產品介紹

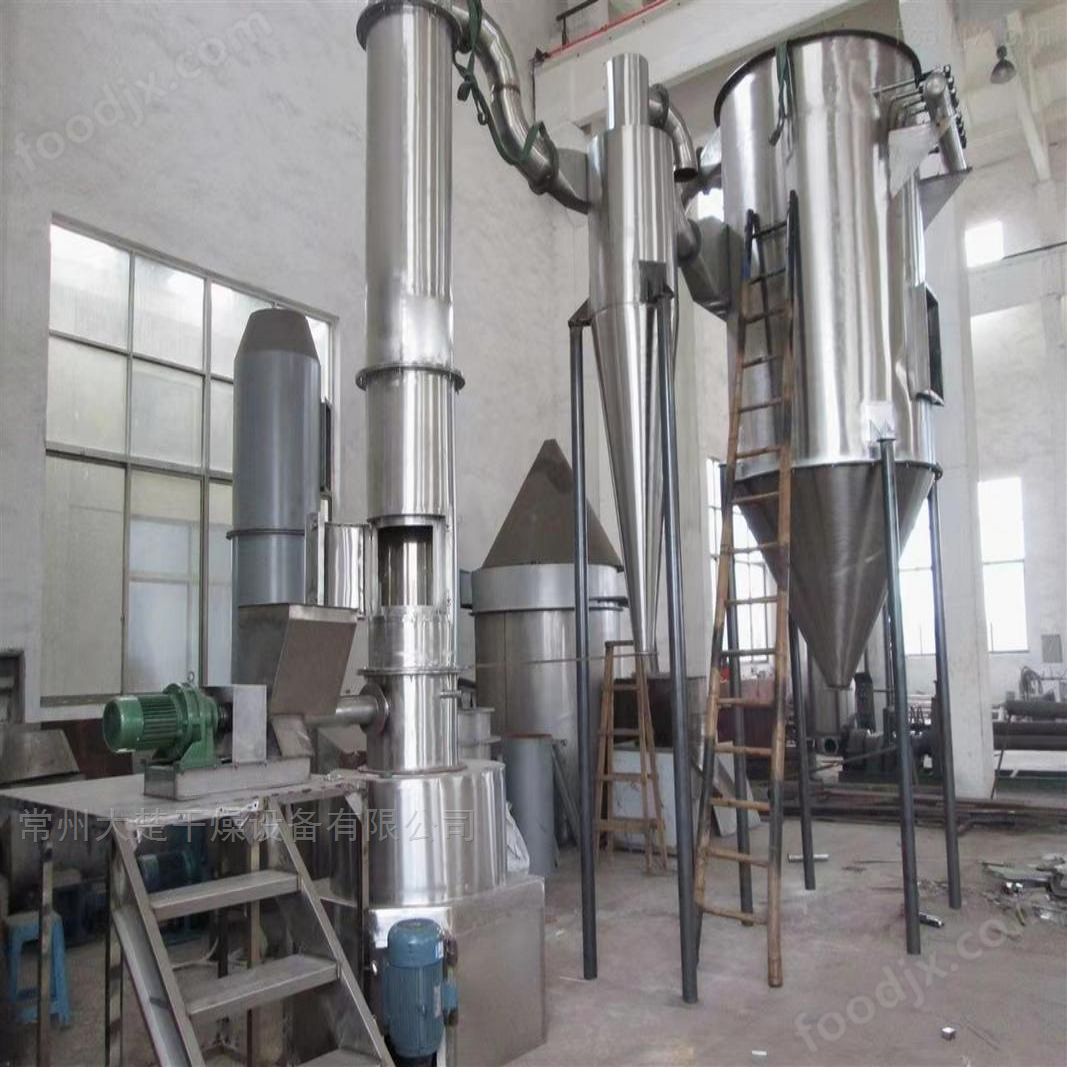

沸石旋轉閃蒸干燥機設備主體為圓筒型結構。由底部粉碎段、中部干燥段和頂部分級段組成。底部粉碎段裝有水平回轉的攪拌器.由外置馭動電機驅動，轉速50--500r/min(可調)。它主要有兩個作用:一是支持從外側空氣分配器切向輸人的熱風所形成的流化床層。二是產生強烈的粉碎和攪拌作用，強化傳熱和傳質，加劇底部濕料迅速干燥。外側附有蝸殼式空氣分配器切向送人的熱風通過環形器壁上的導向縫隙，均勻地切向輸人到干燥室內作為干燥介質，中部干燥段上設有分散作用的螺旋加料器，頂部分級段出口處下面配有一個直徑可改變的銳形分級環.以獲得所需細度的產品。
沸石旋轉閃蒸干燥機結構特點：
設備底部設置倒錐形體結構，使干燥氣體流通截面自下而上逐漸擴大，底部氣流相對較大，上部氣流相對較小，從而保證下部的大顆粒處于流化狀態的同時，上部的小顆粒也處于流化狀態，并使熱風沿椎體部旋轉，提高底部風速，縮小了攪拌軸懸臂部分的長度，增加了運轉的安全可靠性。
攪拌齒上設置刮板，物料在被攪拌齒粉碎的同時，又被拋向機壁，黏結在壁面上，如不及時刮下，嚴重時會使設備振動，甚至導致攪拌器悶住不轉。攪拌齒上設置刮板，可以及時剝落黏在機壁上的物料，避免黏壁。
攪拌軸的轉數由無級調速電機控制。根據產品粒度要求選擇不同的轉速，攪拌軸轉速越快，所的產品的粒度就越小。
干燥器上部設置分級器，通過改變分級器的孔直徑和分級段的高度，進而改變空氣流速，控制離開干燥器的粒子尺寸和數量、zui終含水量及物料在干燥段內的停留時間。
加料機的螺旋輸送機轉數由無機調速電機控制。根據物料性質和干燥工藝參數控制加料速度。
應用范圍
1、無機類:硼酸、碳酸鈣、氫氧化物、氧化鐵、碳酸鋇、三氧化銻，各種金屬氫氧化物，各種重金屬鹽、合成冰晶石等。
2、有機物:阿特拉津（農藥殺蟲劑）、月桂酸鎘、苯甲酸、安息香酸、殺菌丹、草酸鈉、醋酸纖維素等。
3、陶瓷類：高嶺土、二氧化硅、粘土。
4、染料類：蒽醌、黑色氧化鐵、靛藍顏料、丁酸、氫氧化鈦、硫化鋅，各種偶氮染料中間體。
5、食品類：大豆蛋白、膠凝淀粉、酒糟、小麥糖、小麥淀粉。
技術參數：
| 型號項目 | 筒體直徑mm | 主機尺寸mm | 主機功率kw | 處理風量 | 蒸發水量kg/h | 占用面積m2 |
| SXG-2 | 200 | 300×2800 | 0.75～2.2 | 300～800 | 10～20 | 3500×2500 |
| SXG-3 | 300 | 400×3300 | 3～4 | 600～1500 | 20～50 | 3800×2700 |
| SXG-4 | 400 | 500×3500 | 4～7.5 | 1250～2500 | 25～70 | 4000×3000 |
| SXG-5 | 500 | 600×4000 | 5.5～11 | 1500～4000 | 30～100 | 4200×3200 |
| SXG-6 | 600 | 700×4200 | 7.5～18.5 | 2500～5000 | 40～200 | 4250×3250 |
| SXG-8 | 800 | 900×4600 | 11～18.5 | 3000～8000 | 60～300 | 4500×3500 |
| SXG-10 | 1000 | 1100×5000 | 15～30 | 5000～12500 | 100～480 | 4750×3750 |
| SXG-12 | 1200 | 1300×5200 | 15～37 | 10000～20000 | 150～745 | 5000×4000 |
| SXG-14 | 1400 | 1500×5400 | 30～55 | 14000～27000 | 200～960 | 5250×4250 |
| SXG-16 | 1600 | 1700×6000 | 45～75 | 18700～36000 | 250～7303 | 5500×4500 |
注：1、水份蒸發量以進風溫度200℃出風80℃計算；2、裝機容量為基本數據，可根據物料的理化性能改變；3、占地面積根據實際情況布置，表中數據僅供參考。
訂購技術參數
物料名稱、物性：含水量%、比重g/cm3、物料外形態（成分水、表面水）。
水分、溫度：初水分、終含水量%、允許干燥溫度℃。
新鮮處理量（kg/h），每天開班時間h/day。
可供能源：蒸氣加熱，電容量kva，燃煤熱風爐、天然氣燃燒爐。
設備制作材質：不銹鋼、Q235碳鋼。
